ギターシールド（シールドケーブル）の断線確認方法（テスター使用）

ギターシールドケーブルで「音が出ない」「ノイズが出る」といったトラブルが起きたとき、愛着のあるケーブルだと簡単に買い替えづらいものです。

そんなときは、まずシールド線の断線や接触不良を疑いましょう。

これらは、テスター（マルチメーター）を使って自分で確認できます。

ギターシールド（シールドケーブル）断線確認方法

このモンスターケーブル結構高くて思い切って購入したものでしたが、ノイズが入ってくるようになりました。

大体ノイズが入る症状はアースの不具合です。

テスターでアースの導通を調べたら、導通が確認できませんでした。※後述します。

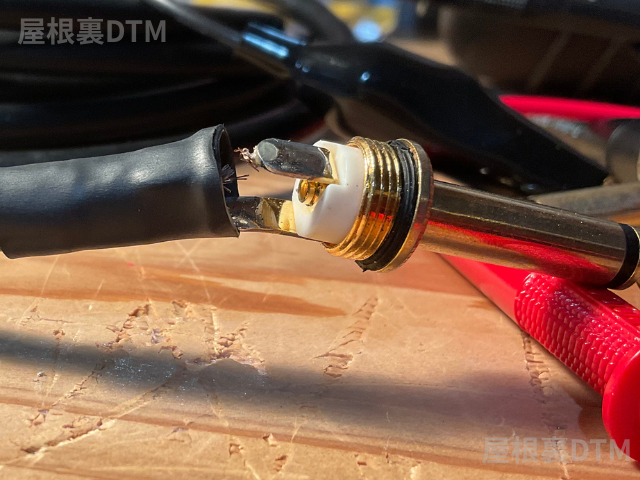

そこで、プラグ端子を確認したところ断線してました、もちろん修理して使います。

シールドケーブルのトラブルは「寿命」というよりも、折り曲げや引っ張りなどの外的要因によって起こるケースがほとんどです。

特にトラブルが発生しやすいのは、プラグジャックの根元部分です。

ここは構造がシンプルで、自分でも比較的簡単に修理できる箇所です。

ただし、まずは本当に断線しているのかどうか、テスターを使って確認することが大切です。

テスターを初めて使うかたでも下記の手順とおりに測定すれば簡単に異常がわかりますよ。

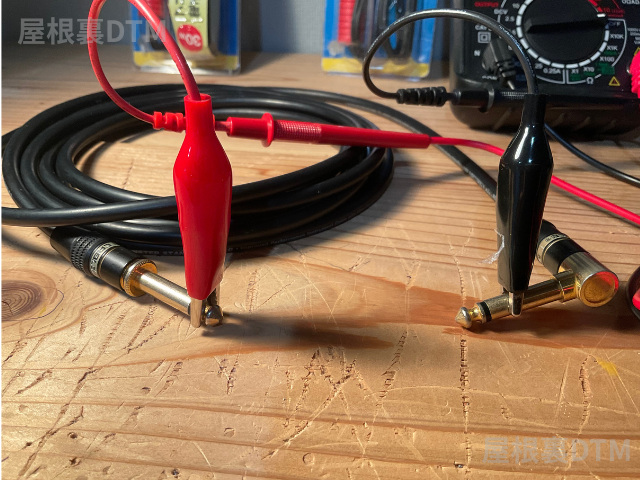

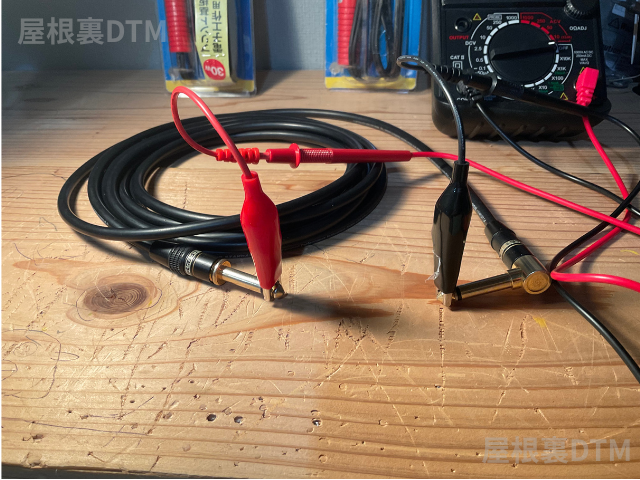

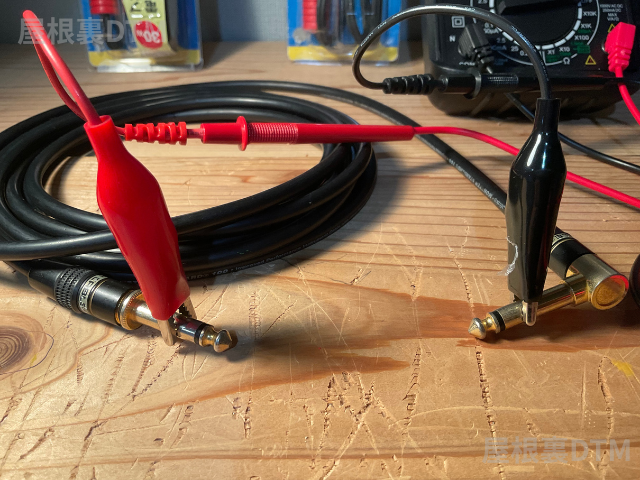

クリップを使用して、ケーブルを折り曲げたりしながら確認しましょう。

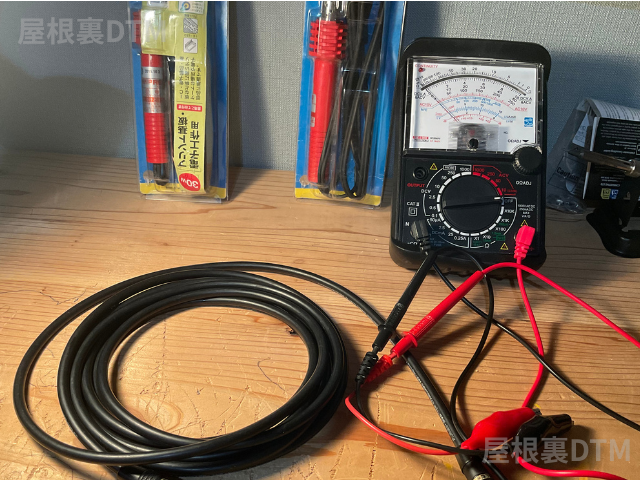

テスターを「導通チェック（ブザー）」または「抵抗値（Ω）」モードにします。

導通チェックでは、通電しているときに「ピッ」と音が鳴ります。

導通モードだと、音を頼りに導通していることを確認できるというわけです。

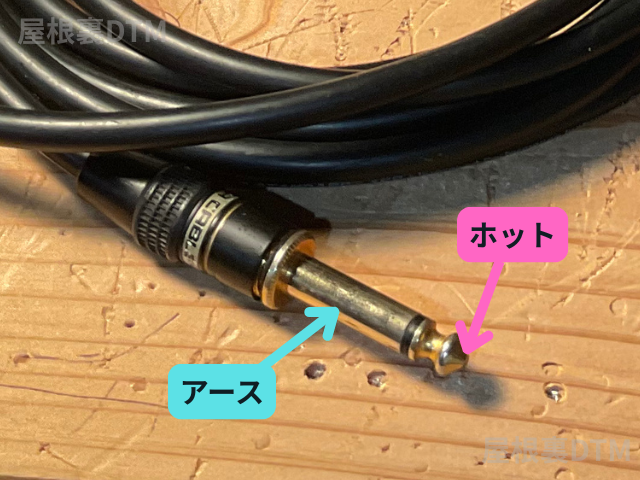

一般的なギターシールドのプラグ（フォーンプラグ）は以下の2部分に分かれます。

テスターってどれを選べばよい？ぜひ下記のテスターまとめを参考にしてください。

以下で紹介するテスターは、導通・断線チェックが正確にできるうえ、コスパも優秀です。

ギター修理や配線の確認を始めたい方は、まずこの中から選べば間違いありません。

メーカー	商品名	型番	参考価格（税込）	1か月の売上件数（目安）	主な特徴・備考
OHM（オーム電機）	普及型デジタルテスター（大型ロータリースイッチ）	TST-KJ830（08-1288）	1,300円	3000点	トランジスタチェック機能付き。初心者でも扱いやすい定番モデル。
HIOKI（日置電機）	日置電機 3244-60 ( テスターデジタルマルチメーター DMM ) カードハイテスタ日本製電圧抵抗導通電気測定小型	3244-60	4,509円	900点	日本製の高精度テスター。薄型・軽量で携帯性に優れる。
TESMEN	TESMEN TM-510 テスター、4000カウントデジタル小型マルチメーター、スマート測定オートレンジ、非接触電圧検知機能付き、 AC/DC電圧計抵抗連続性 – グリーン	TM-510	1,799円	800点	4000カウント表示、オートレンジ・非接触電圧検知機能付き。
AstroAI	6000カウントテスターデジタルマルチメーターオートレンジ電圧電流真の実効値抵抗連続性静電容量周波数電圧計ダイオードトランジスタ温度測定テスター手動自動モード	6000カウントモデル	3,799円	500点	真の実効値（True RMS）対応。静電容量・周波数測定も可能。

メーカー	商品名	型番 / 品番	参考価格（税込）	1か月の売上件数（目安）	主な仕様・特徴
ELPA（エルパ／朝日電器）	アナログテスター	EAT-02NB	1,782円	100点	導通チェックブザー付きミラー付き目盛板・テストリード保護キャップ付き
OHM（オーム電機）	アナログテスター多機能タイプ	TST-AN501（品番 08-1286）	1,473円	50点

種類	特徴	向いている人
デジタル	数値が正確・見やすい・ブザー付きが多い	初心者・正確に測定したい人
アナログ	針の動きで変化が直感的に分かる	慣れている人・感覚的に確認したい人

ギターリペアではワニクリップが必須です、合わせて購入をおすすめしますよ。
