テスターでできるノイズ対策｜ストラトのブリッジアース確認方法【初心者向け】

ストラトキャスターでよくあるトラブルのひとつがノイズ問題です。

こうした症状の原因として多いのが、ブリッジアースの不良です。

しかし、アースは見た目では判断できません。

そこで役に立つのがテスター（導通チェック）です。

この記事では、初心者でもできるストラトのブリッジアース確認方法を解説します。

レスポールは→【弦を触ってもノイズが消えない？】レスポールのブリッジアース導通を確認する方法

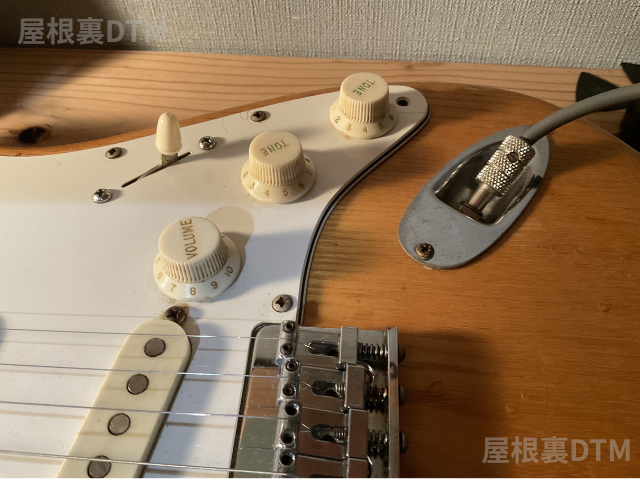

ストラトのブリッジアースとは

ストラトキャスターでは、弦やブリッジがアース（GND）に接続されています。

そもそもアースとは→【初心者向け】ギター配線の謎、ホット・コールドそしてアースとは？働く細胞的解釈

基本的なアース経路は次のようになっています。

弦
↓
ブリッジ
↓
アース線
↓
ポット裏
↓
ジャックGND
↓
アンプ

このアースが正常に機能していることで、

が行われています。

もしこのアースが切れていると、ノイズが大きくなる原因になります。

ブリッジアースが切れると起こる症状

ブリッジアースが正常でない場合、次のような症状が出ることがあります。

弦に触るとノイズが減る

これは正常な状態です。

弦がアースに接続されているため、体がシールドの役割をしてノイズが減ります。

弦に触るとノイズが増える

この場合はブリッジアース不良の可能性があります。

弦がアースに接続されていない可能性があります。

常にノイズが大きい

次のような原因が考えられます。

このような問題を調べるのに役立つのがテスターです。

テスターでブリッジアースを確認する方法

テスターを使うと、弦とアースが繋がっているか簡単に確認できます。

3分もあれば確認できるので、ノイズが気になる場合はぜひ試してみてください！

用意するもの

テスターは安価なものでも問題ありません。

導通チェック機能があれば十分です。

ギターの配線チェックをするなら、1台持っておくと非常に便利な工具です。

記事の最後にはAmazonで売れているテスターをまとめました。

確認手順

私はアナログテスターをしようしています。

アナログのメリットは電流系の針の挙動で正常、異常の判断に役立つことです。

導通の確認であれば、デジタルでもアナログでもどちらでもOKです→【アナログ vs デジタルテスター】ギター用にはどちらが最適？初心者でも失敗しないテスター選び

① テスターを導通モードにする

テスターのダイヤルを導通チェック（ブザー）モードに設定します。

導通している場合、ピッと音が鳴るモードです。

導通モードがあるテスターを購入しましょう、

② シールドをギターに挿す

ギターのジャックにシールドを挿します。

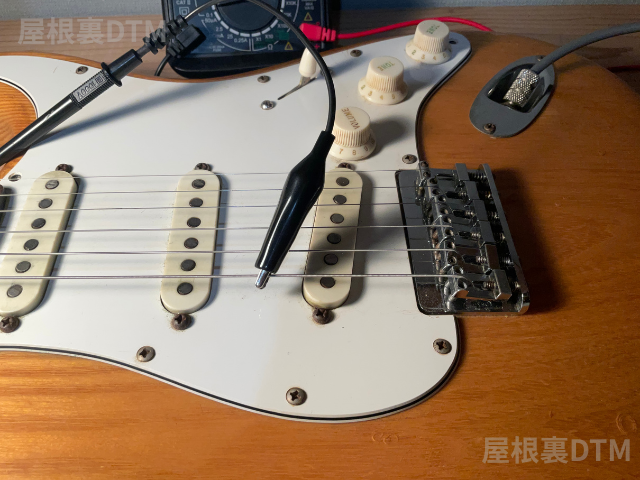

③ テスターを当てる

テスターの赤と黒の先端を次の場所に当てます。

写真ではワニクリップを使用しています、これがあると手を離すことができます！

④ 導通を確認する

結果は次の通りです。

この方法で、弦がアースに接続されているか確認できます。

トレモロ付きストラトのアース構造

トレモロ付きストラトでは、ブリッジアースは次のような構造になっています。

ブリッジ
↓
トレモロスプリング
↓
アース線
↓
ポット裏

スプリングキャビティにあるアース線が、スプリングまたはクローに接触しています。

この部分が外れていると、弦アースが機能しません。

トレモロなしギターのブリッジアース確認方法

ハードテイルストラトやテレキャスターでは、アース構造が少し違います。

多くの場合、ブリッジプレートの下にアース線が挟まっています。

構造は次の通りです。

ブリッジ
↓
ブリッジ下のアース線
↓
ポット裏
↓
ジャックGND

確認方法は基本的に同じで、

の導通をテスターで確認します。

導通しない場合の原因

テスターで導通が確認できない場合、次の原因が考えられます。

アース線の断線

ストラトでは、スプリングキャビティのアース線が外れていることがあります。

アース線の修理にはハンダを使います、自分で修理したい方は→【完全ガイド】ギター配線で「1箇所だけ」半田付けしたい。必要な温度・コツ・おすすめ工具までまとめて解説

ハンダ外れ

ポット裏のハンダが外れている場合もあります。

ギターの配線トラブルでは比較的よくあるケースです。

ブリッジ接触不良

ハードテイルギターでは、ブリッジ下のアース線の接触が悪くなることがあります。

ギターDIYではテスターが非常に便利

テスターがあると、次のようなトラブルを簡単に確認できます。

ギターの配線作業をする人にとって、最もコスパの良い工具のひとつです。

まとめ

ストラトキャスターのノイズ対策では、まずブリッジアースの確認が重要です。

テスターを使えば

が繋がっているか簡単に確認できます。

ノイズが気になる場合は、まず

「弦とシールドのGNDが導通しているか」

チェックしてみてください。

ハンダで修理を考えている場合、是非こちらも一読ください→【ハンダ作業】ギターパーツごとの“最適温度”一覧と設定温度の正解は？リペア初心者でも失敗しない基準を解説

迷ったらこれがおすすめ、アマゾン売れ筋テスター

以下で紹介するテスターは、導通・断線チェックが正確にできるうえ、コスパも優秀です。

ギター修理や配線の確認を始めたい方は、まずこの中から選べば間違いありません。

デジタルテスター売れ筋

メーカー	商品名	型番	参考価格（税込）	1か月の売上件数（目安）	主な特徴・備考
OHM（オーム電機）	普及型デジタルテスター（大型ロータリースイッチ）	TST-KJ830（08-1288）	1,300円	3000点	トランジスタチェック機能付き。初心者でも扱いやすい定番モデル。
HIOKI（日置電機）	日置電機 3244-60 ( テスター デジタルマルチメーター DMM ) カードハイテスタ 日本製 電圧 抵抗 導通 電気 測定 小型	3244-60	4,509円	900点	日本製の高精度テスター。薄型・軽量で携帯性に優れる。
TESMEN	TESMEN TM-510 テスター 、4000カウント デジタル 小型 マルチメーター、スマート測定オートレンジ、非接触電圧検知機能付き、 AC/DC電圧計 抵抗 連続性 – グリーン	TM-510	1,799円	800点	4000カウント表示、オートレンジ・非接触電圧検知機能付き。
AstroAI	6000カウント テスター デジタル マルチメーター オートレンジ 電圧 電流 真の実効値 抵抗 連続性 静電容量 周波数 電圧計 ダイオード トランジスタ 温度測定テスター 手動 自動モード	6000カウントモデル	3,799円	500点	真の実効値（True RMS）対応。静電容量・周波数測定も可能。

アナログテスターのおすすめ

メーカー	商品名	型番 / 品番	参考価格（税込）	1か月の売上件数（目安）	主な仕様・特徴
ELPA（エルパ／朝日電器）	アナログテスター	EAT-02NB	1,782円	100点	導通チェックブザー付き ミラー付き目盛板・テストリード保護キャップ付き
OHM（オーム電機）	アナログテスター 多機能タイプ	TST-AN501（品番 08-1286）	1,473円	50点

デジタルとアナログの違いまとめ

種類	特徴	向いている人
デジタル	数値が正確・見やすい・ブザー付きが多い	初心者・正確に測定したい人
アナログ	針の動きで変化が直感的に分かる	慣れている人・感覚的に確認したい人

ギターリペアではワニクリップが必須です、合わせて購入をおすすめしますよ。
