テレキャスターのブリッジアース確認方法｜テスターでできるノイズ対策

テレキャスターでノイズが気になるとき、まず確認したいのがブリッジアースです。

例えば次の症状がある場合、アース不良の可能性があります。

ギターのノイズ対策では、弦やブリッジをアースに接続する弦アース（ブリッジアース）が重要です。

この記事では

を解説します。

テレキャスターのブリッジアースとは

テレキャスターでは、弦やブリッジをアースに接続することでノイズを減らしています。

基本構造は次の通りです。

弦
↓
ブリッジプレート
↓
アース線
↓
ボリュームポット
↓
ジャックGND

多くのテレキャスターでは、ブリッジプレートの下にアース線を挟む構造になっています。

ブリッジをネジで固定すると、そのワイヤーが接触してアースになります。

アースがイマイチわからない→【初心者向け】ギター配線の謎、ホット・コールドそしてアースとは？働く細胞的解釈

テレキャスターのブリッジアースの場所

テレキャスターのアース線は、通常この位置にあります。

① ブリッジプレートの下

最も一般的な構造です。

ブリッジプレートの下にワイヤーを挟み、ボディにネジ止めすることでアース接続します。

② ブリッジピックアップのベースプレート

ヴィンテージタイプのテレキャスターでは

弦
↓
ブリッジプレート
↓
ピックアップベースプレート
↓
ピックアップGND

という構造でアースされている場合もあります。

そのため、ギターによっては独立したアース線が見えないこともあります。

バラす前に、テスターで確認しましょう！

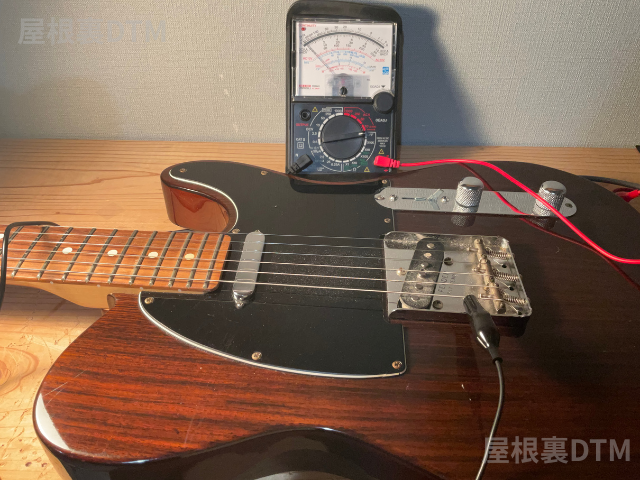

テスターでブリッジアースを確認する方法

テスターがあれば、弦アースが正常かすぐ確認できます。

記事の最後にAmazonでテスターの売れ筋ランキングがあります。

用意するもの

確認手順

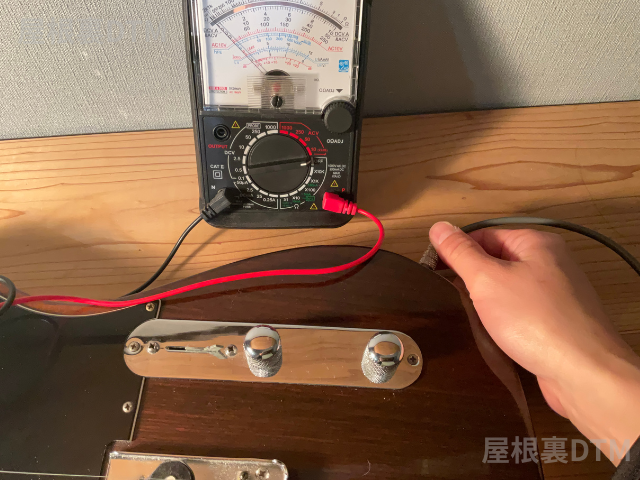

① シールドをギターに挿す

まずギターのジャックにシールドを挿します。

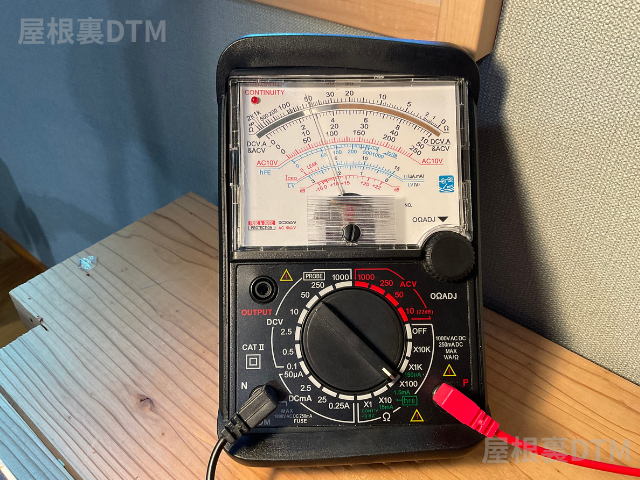

② テスターを導通モードにする

テスターを

導通チェック（ブザー）モード

に設定します。

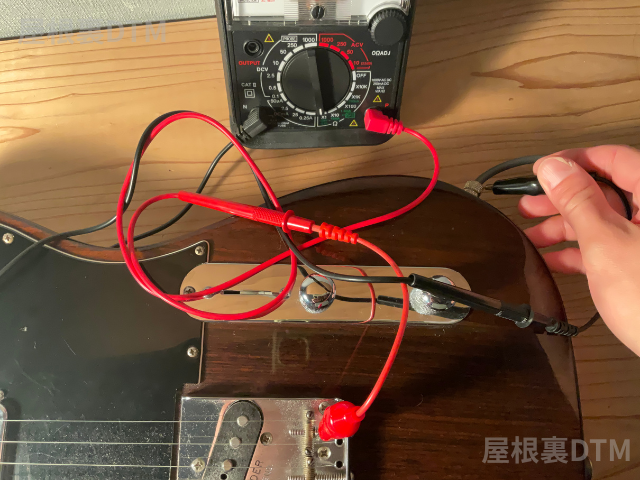

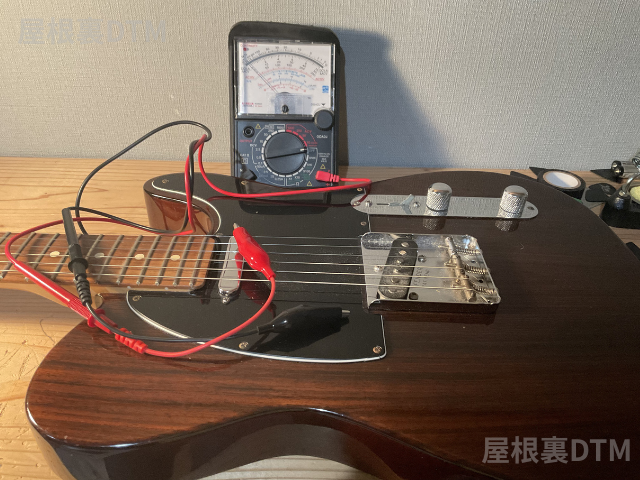

③ テスターを当てる

テスターを次の場所に当てます。

④ 導通を確認

結果は次の通りです。

弦とシールドGNDが導通していれば、弦アースは正常です。

テスターにはアナログとデジタルがありますが、どっちが良いのか判断ができない・・・という方は→【アナログ vs デジタルテスター】ギター用にはどちらが最適？初心者でも失敗しないテスター選び

アースが取れていない場合の原因

導通しない場合、次の原因が考えられます。

ブリッジ下のアース線が外れている

ブリッジプレートを外すと、単純にワイヤーが挟まっているだけの構造になっていることがあります。

接触が悪くなるとアースが取れません。

ハンダ外れ

ポット裏のアースハンダが外れている可能性があります。

再度ハンダづけが必要です→【完全ガイド】ギター配線で「1箇所だけ」半田付けしたい。必要な温度・コツ・おすすめ工具までまとめて解説

ピックアップ交換

テレキャスターでは、ピックアップの金属ベースプレート経由でアースされる場合があります。

ベースプレートのないピックアップに交換すると、弦アースが失われることがあります。

ノイズ対策では弦アースが重要

弦アースが正常だと

がすべてアースにつながります。

そのため弦に触ると、体がシールドの役割をしてノイズが減ります。

まとめ

テレキャスターのノイズ対策では、まずブリッジアースを確認することが重要です。

多くのテレキャスターでは

ブリッジプレートの下にアース線が挟まれている構造

になっています。

テスターを使えば

が繋がっているか簡単に確認できます。

ノイズが気になる場合は、まず弦アースの導通をチェックしてみましょう。

迷ったらこれがおすすめ、アマゾン売れ筋テスター

以下で紹介するテスターは、導通・断線チェックが正確にできるうえ、コスパも優秀です。

ギター修理や配線の確認を始めたい方は、まずこの中から選べば間違いありません。

デジタルテスター売れ筋

メーカー	商品名	型番	参考価格（税込）	1か月の売上件数（目安）	主な特徴・備考
OHM（オーム電機）	普及型デジタルテスター（大型ロータリースイッチ）	TST-KJ830（08-1288）	1,300円	3000点	トランジスタチェック機能付き。初心者でも扱いやすい定番モデル。
HIOKI（日置電機）	日置電機 3244-60 ( テスター デジタルマルチメーター DMM ) カードハイテスタ 日本製 電圧 抵抗 導通 電気 測定 小型	3244-60	4,509円	900点	日本製の高精度テスター。薄型・軽量で携帯性に優れる。
TESMEN	TESMEN TM-510 テスター 、4000カウント デジタル 小型 マルチメーター、スマート測定オートレンジ、非接触電圧検知機能付き、 AC/DC電圧計 抵抗 連続性 – グリーン	TM-510	1,799円	800点	4000カウント表示、オートレンジ・非接触電圧検知機能付き。
AstroAI	6000カウント テスター デジタル マルチメーター オートレンジ 電圧 電流 真の実効値 抵抗 連続性 静電容量 周波数 電圧計 ダイオード トランジスタ 温度測定テスター 手動 自動モード	6000カウントモデル	3,799円	500点	真の実効値（True RMS）対応。静電容量・周波数測定も可能。

アナログテスターのおすすめ

メーカー	商品名	型番 / 品番	参考価格（税込）	1か月の売上件数（目安）	主な仕様・特徴
ELPA（エルパ／朝日電器）	アナログテスター	EAT-02NB	1,782円	100点	導通チェックブザー付き ミラー付き目盛板・テストリード保護キャップ付き
OHM（オーム電機）	アナログテスター 多機能タイプ	TST-AN501（品番 08-1286）	1,473円	50点

デジタルとアナログの違いまとめ

種類	特徴	向いている人
デジタル	数値が正確・見やすい・ブザー付きが多い	初心者・正確に測定したい人
アナログ	針の動きで変化が直感的に分かる	慣れている人・感覚的に確認したい人

ギターリペアではワニクリップが必須です、合わせて購入をおすすめしますよ。
