ハムバッカーピックアップを交換して、自分好みの極上トーンを手に入れる。
ギタリストにとって、これほどワクワクするDIYリペアはありませんよね。
100円ショップなどの安物じゃだめ？
断言します。
ハムバッカーのピックアップ交換を絶対に失敗したくないなら、白光（HAKKO）のダイヤル式温度制御はんだこて「FX600-02」一択です。
- なぜパーツ選びにこだわるギタリストが、工具であるFX600-02に投資すべき？
- ハムバッカー機特有の「作業対象ごとの熱容量の違い」
- プロ級に美しく仕上げるための実践的な手順・温度管理テクニック
徹底解説します。
なぜ「何W（ワット）」の固定式はんだこてはNGなのか？
コンセントに挿すだけの安価なはんだこては、「常にフルパワー」か「熱が逃げたら冷めっぱなし」のどちらかです。
これがハムバッカー交換において最大の罠になります。
今回もポッドの背中のハンダがなかなか溶けませんでした
パワー不足のハンダこてだと「そもそも作業になりませんよ」
30W〜40Wの電子工作用（パワー不足）
ハムバッカー特有の大きな金属ポット（ケース）に熱をどんどん奪われ、ハンダが全く溶けません。
パワーがないと作業できません
ダラダラとコテを当て続けることになり、結果としてポットの内部（カーボン）を熱で破壊し、ガリや音が出ない原因を作ります。
80W〜100Wの板金用（パワー過剰）
今度は熱すぎて、ピックアップから出ている細いリード線や、熱に弱いコンデンサーを瞬時に焼き切ってしまいます。
初心者ほど温度調節機能付きを選ぶべき
温度調節機能＋パワー、ということでHAKKO FX600-02がおすすめです。
救世主「HAKKO FX600-02」を選ぶべき3つの理由
そこで登場するのが、グリップに温度コントローラーを内蔵したプロ御用達の「HAKKO FX600-02」です。

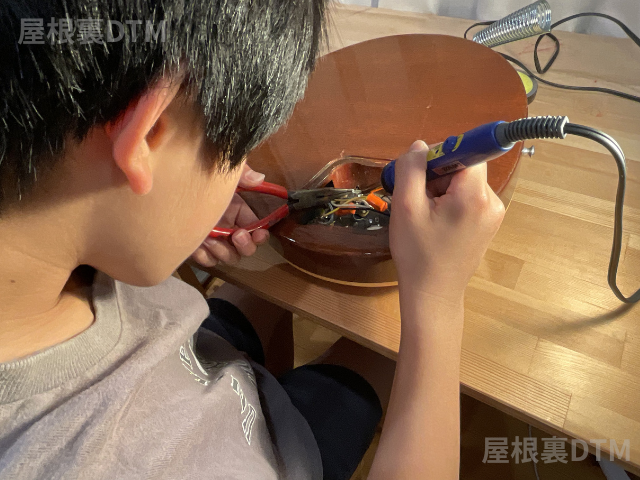

私は写真撮影に専念するため、作業は中学の息子がしました
点滅したら作業開始でわかりやすい
- 200℃〜500℃の無段階ダイヤル： グリップのダイヤルを指先で回すだけで、対象に合わせた最適な温度にすぐセットできます。
- 圧倒的な熱回復力（パワー）： 50Wのセラミックヒーターと高感度センサーが連動。金属に熱を奪われても、一瞬で設定温度まで熱を「戻し」てくれます。
- LEDで状態が一目瞭然： 設定温度に達するとLEDが点滅。冷え切った状態で触ってイライラすることがありません。
本体と小手先との境界が太いので、安全区域と危険区域の判断ができ、使用していて危険が少ないです！
ポチップ
【実践】レスポールの狭いキャビティを攻略！ハムバッカー交換・ハンダ付けの全工程
新しいハムバッカーをマウントし、リード線をコントロールキャビティ（裏の空洞）に通したら、いよいよハンダ付けのスタートです。
レスポールのキャビティ内は非常にタイトで、奥まった場所にポットがあります。
ボディの木部を焦がさず、パーツに無駄な熱を与えないための正しい手順と動線を解説します。
1. 撤去：既存ピックアップのハンダを外して引き抜く
⇒ FX600-02の設定：【400℃】および【350℃】
新しいピックアップを載せる前に、まずは今付いている古いピックアップを安全に外す必要があります。
- まずポット裏のアースを外す（400℃）：
- 次にポット端子の信号線を外す（350℃）：
- 表から引き抜く

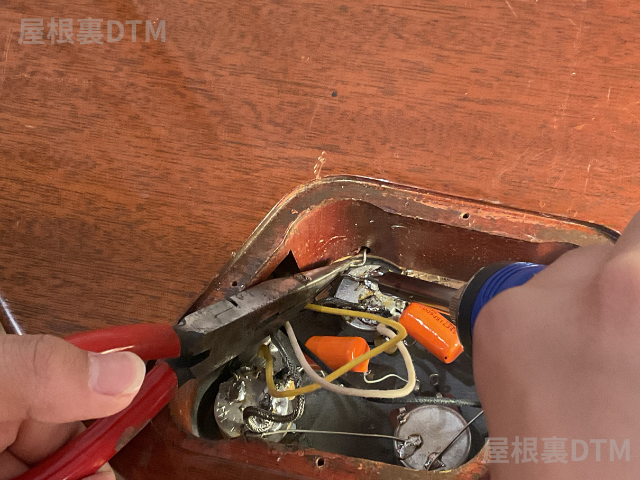

まずポット裏のアースを外す（400℃）
この作業は後述するキャビネットからパーツを引き出すために必要な作業です。
既存PUのシールド線（アース）がポット裏にがっちりはんだ付けされています。
ここを外すためにFX600-02を400℃にセット。
こて先を当ててハンダが緩んだ瞬間、ラジオペンチ等で配線をシュッと引き抜きます。
次にポット端子の信号線を外す（350℃）
続いてダイヤルを350℃に下げ、ボリュームポットの端子（ラグ板）に付いている信号線（ホット）のハンダを温めて外します。
表から引き抜く
配線が完全にフリーになったら、ギターの表面からエスカッションごと古いピックアップを引き抜いて撤去完了です！
ここですかさず新しいハムバッカーをマウントし、リード線をキャビティ内に通しておきます。
ポチップ
2. 準備：突っ張る線をすべてフリーにし、ポットを「浮かせる」
ハンダ付けの準備に入りますが、ポットを固定したままだと狭くてコテ先が入らず、キャビティの壁（木部）を焦がしてしまう原因になります。
周囲の配線の突っ張りを解消しましょう。
- 手順： ボディ表面のコントロールノブを外し、裏側のナットを緩めてボリュームポットを動かせる状態にします。
トグルスイッチを緩めて配線に「遊び」を作る
トグルスイッチからポットへ伸びている配線（スイッチ線）もタイトなことが多いです。
トグルスイッチ表面のリングナットを緩め、スイッチ自体をボディの中に少し押し込むようにして、キャビティ側の配線に十分な「たるみ（余裕）」を作ってあげます。

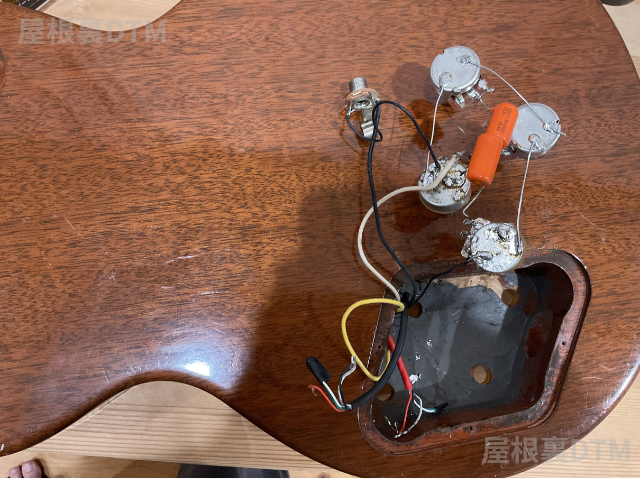

コントロールポッドとプラグジャックを取り外す
ボディ側のナットを外しコントロールポッドを外します。
さらに、プラグジャックのナットを外します
これでキャビティ内のパーツがコントロールキャビティから引き出せるので作業しやすくなります！
ポチップ
3. 最重要：すべてのハンダ付け箇所に「予備ハンダ（ハンダメッキ）」を施す
⇒ FX600-02の設定：【350℃】（ポット裏のみ一時的に400℃）
ポットが扱いやすい角度になったら、すぐに結線してはいけません。
これからハンダ付けする「すべての部分」にあらかじめハンダを薄く馴染ませておく（予備ハンダ・ハンダメッキ加工）のが、プロクオリティに仕上げる最大の秘密です。
取り外した状態で、パーツにハンダが良い感じにメッキ状態であれば必ずしも必要な工程ではありません。
ベストは古いハンダは回収したほうが良いのですが、こだわる人は一手間かけてもよい工程です。
メッキされていない場合は予備ハンダを行う場所は以下の部分です
- 新しいピックアップのリード線（芯線・シールド外皮）の先端
- ボリュームポットの端子（ラグ板）の穴
- ボリュームポットの裏側（古いハンダを吸い取り線できれいにしてから、新しく薄く盛る ※ここだけ400℃にアップ）
- 外しておいたブリッジアース線の先端
なぜ予備ハンダが必要なのか？
金属同士をただ重ねて上からハンダを溶かそうとすると、熱が伝わるのに時間がかかり、パーツをオーバーヒートさせてしまいます。
お互いの面に「ハンダの膜」を作っておけば、本番はお互いの予備ハンダ同士を重ねてコテ先で一瞬（1〜2秒）温めるだけで、ハンダ同士が引き付け合うようにピタッと融合します。
パーツへの熱ダメージを最小限に抑えるための必須テクニックです。

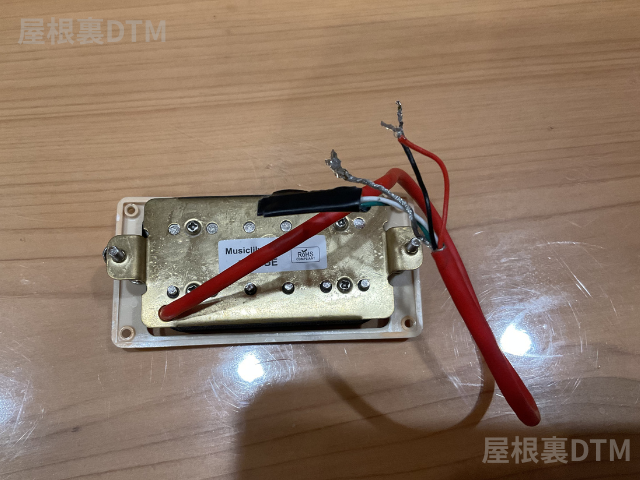

新しいピックアップのリード線
商品によっては鈴メッキ済みで予備ハンダが必要ない場合もあります
多くの商品は赤がHOT
黒とシルバーがCOLDでこの２本を結線するケースが多いです
導線部分にハンダを乗せていきます

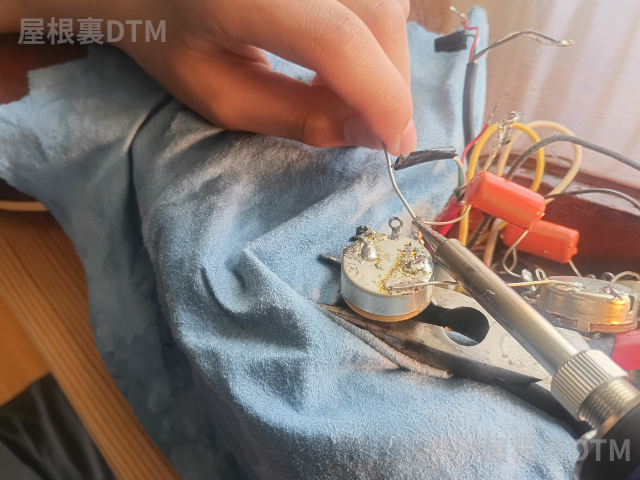

ボリュームポットの端子（ラグ板）の穴
端子がメッキが残っている場合は、そのままでもOKです
完璧を求めるなら撤去して再度、予備ハンダしてください
ハンダを取り除かずに、ハンダを追加する場合、端子からハンダが垂れないよう注意です。
動作不良につながります

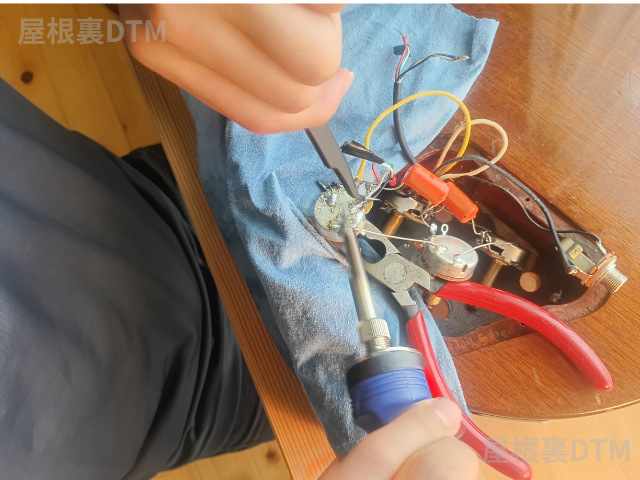

ボリュームポットの裏側
ここだけ400℃に設定してください。
新しいポッドの場合、紙やすりで裏側を研磨しないとハンダが乗りません。
ポチップ
4. 本番結線：ポットの端子（信号線）を溶かして繋ぐ
⇒ FX600-02の設定：【350℃】
予備ハンダがすべて終われば、ここからの結線作業は一瞬です。

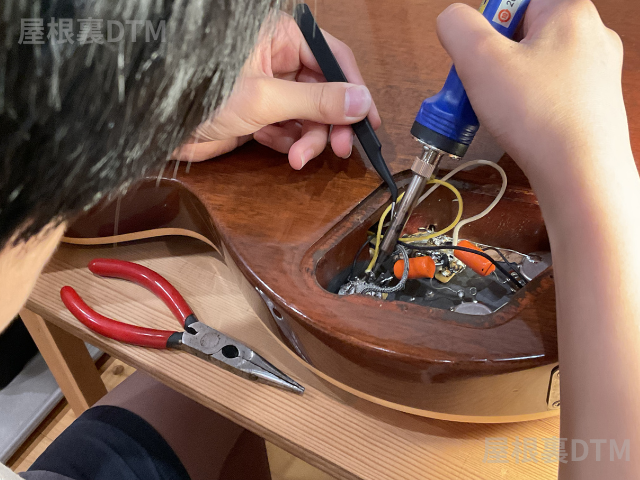

まずはピックアップから来ている「信号線（ホット）」をボリュームポットの端子にハンダ付けします。
すでに端子とリード線の両方に予備ハンダが乗っているので、
- 端子をハンダこてで「少し温める」
- 予備ハンダが溶けた瞬間穴にリード選を通す
- ハンダが固まるまで数秒間、配線が動かないようピンセットなどでじっと保持します
隣の端子にハンダが流れる心配もありません。
5. 次に難所「ポット裏のアース・シールド処理」
⇒ FX600-02の設定：【400℃】

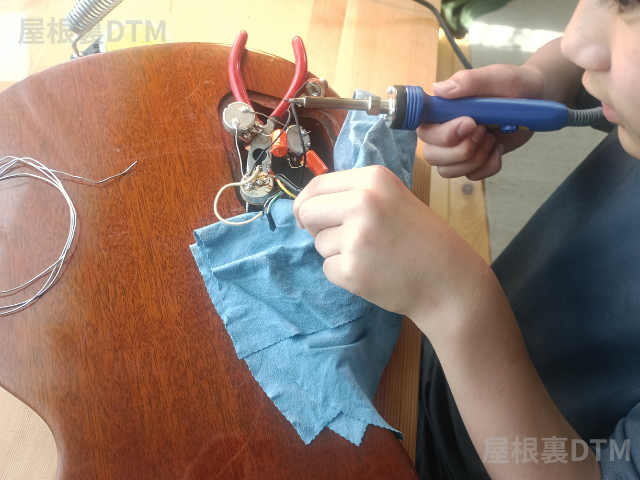

信号線のハンダ付けが終わったら、次は「ポットの背面（ケース）」へのアース処理です。
合わせて、手順2で外しておいたブリッジアース線もここで元通りにハンダ付けします。
ハンダ付けのコツ： ここでFX600-02のダイヤルを400℃へアップ！
ピックアップのコールド線（網組シールドの外皮など）と、ブリッジアース線を、あらかじめ予備ハンダを盛っておいたポット裏に重ねます。
熱が逃げやすいポット裏ですが、お互いに予備ハンダが済んでいれば、400℃のパワーと相まって2〜3秒でスッとハンダが馴染み、完璧に一体化します。
ダラダラと熱を通さないので、ポット内部のパーツを熱で破壊することなく、ピカピカの美しいハンダ付けが完了します。
6. 【4芯タイプの場合】余ったリード線の処理
⇒ FX600-02の設定：【320℃】
もし交換したハムバッカーが通常の2芯（網組シールドなど）ではなく「4芯タイプ」で、通常のハムバッカーとして使う場合、余った2本の線（一般的には赤と白など）を処理します。
ハンダ付けのコツは、この2本の線の先端にもしっかり予備ハンダを施し、お互いを重ねて320℃に落としたFX600-02で一瞬で溶かし合わせます。
仕上げに熱収縮チューブや絶縁テープで保護すれば完了です。
非常に細い電線ですが、320℃の安定した低温制御なら焼き切るリスクなく安全に作業を締めくくることができます。
ポチップ
5. 組み戻す前に！音が出るか一瞬でチェックする「通電確認」の手順
「ハンダ付けが終わった！さあ、パーツをネジ留めして弦を張ろう！」……ちょっと待ってください。
完全に組み戻した後に「あれ？音が出ない…」となったら、もう一度重い腰を上げてパーツをバラすハメになり、メンタルが崩壊します。二度手間を防ぐために、裏蓋を閉じる前の「1分通電チェック」を必ず挟みましょう。
弦を張る前にアンプへ繋ぐ「ドライバー・タッピング」
一番手軽なのは、弦を張っていない状態でギターにシールドを挿し、小型アンプ（またはオーディオインターフェイス）に繋ぐ方法です。
アンプの音量を少し上げ、ドライバーの先端でピックアップのポールピース（金属の頭）を「コツ、コツ」と軽く叩いてみてください。
- 「ボツ、ボツ！」とアンプから音が鳴れば通電成功
- セレクターを切り替えて、フロント／リアが狙い通りに切り替わるかチェック
- ボリュームやトーンを回して、ノイズが出たり音が消えたりしないかチェック
さらに確実・詳細にチェックしたいなら「テスター」で1分！
「アンプから音は出たけど、正しくハンダ付けできているか数値で完璧に確認したい」 「4芯の結線が間違っていないか、ピックアップ本来のパワー（抵抗値）が出ているか不安……」
そんな方は、デジタルテスターを1台用意すれば、アンプに繋ぐよりも正確な『答え合わせ』がわずか1分で完了します。
アウトプットジャックに挿したシールドのプラグにテスターの端子を当てるだけで、ピックアップの直流抵抗値が正常か、どこかでショート（異常な通電）していないかが一目で分かります。
詳しいテスターを使った具体的な測定手順や、初心者でも迷わないダイヤルの合わせ方については、こちらの記事でステップバイステップで解説しています。
👉 ハムバッカー交換の総仕上げ！テスターを使った1分安心通電チェックのやり方
ポチップ
完璧を求めるなら、これだけは一緒にカートに入れて！
FX600-02のポテンシャルを120%引き出し、難所のポット裏アースをさらにイージーモードにするための「同時購入必須アイテム」です。
ブログから購入する際はぜひ一緒に揃えておきましょう。
- 交換こて先：白光 T18-D24（チゼル・マイナスドライバー型）
- 音響配線用はんだ：KESTER 44（ケスター44）
- はんだこて台：太洋電機産業（goot） ST-11（日本製）
交換こて先：白光 T18-D24（チゼル・マイナスドライバー型）
標準の尖ったこて先（B型）も悪くないですが、先端が平らな「D型」があれば勝負は一瞬でつきます。
ポット裏への接触面積（面接触）が増えるため、熱が瞬時に伝わり、400℃に設定したFX600の効果が爆発します。数百円なので絶対にケチっちゃダメなやつです。
ポチップ
音響配線用はんだ：KESTER 44（ケスター44）
ギター・ベースの配線において、世界中のリペアマンやギタリストから絶大な信頼を得ている超定番はんだです。
独自のフラックス（松脂）によるハンダのなじみの良さは抜群で、FX600-02の熱制御と合わされば、ポット裏にも吸い付くように綺麗に流れます。
ミドルの押し出しが強い、これぞロックギターという芯のあるトーンに仕上がります。
ポチップ
はんだこて台：太洋電機産業（goot） ST-11（日本製）
高熱になるFX600-02を安全に置いておくために、しっかりしたコテ台は必須です。
このST-11はズッシリとした安定感があり、作業中にコテがひっくり返る心配がありません。
クリーニングスポンジ付きで、こて先を常に綺麗な状態に保てます。安価ながら安心の日本製で、コスパも最高です。
ポチップ
まとめ：工賃1回分で「一生モノの安心」を手に入れる
「はんだごてや周辺工具に数千円出すのはちょっと高いな…」と思うかもしれません。
しかし、ショップにハムバッカーの交換（2基）を依頼すると、工賃だけで安くても8,000円〜15,000円前後はかかります。
FX600-02と定番周辺グッズを揃える投資は、「リペアショップの工賃1回分」よりも遥かに安いものです。
もし安物のはんだこてを使って、高価なピックアップのリード線を溶かしたり、ポットを壊してパーツを買い直す羽目になったら、それこそ大赤字ですよね。
腕に自信がない初心者や、愛機を自分で最高の状態に仕上げたい宅録プレイヤーだからこそ、道具の力に頼るべきです。
完璧な作業環境を整えて、あなたのギターを理想のトーンへ生まれ変わらせてみませんか？
