ギターを弾いていて「バリバリッ」と鳴る嫌なノイズ。
その原因が「掃除で直る汚れ」なのか、それとも「寿命によるパーツ交換」が必要なのか、テスターを使ってハッキリさせましょう。
初心者の方でも、この手順通りに「数値」を読み取れば、故障箇所をデータで特定できます。

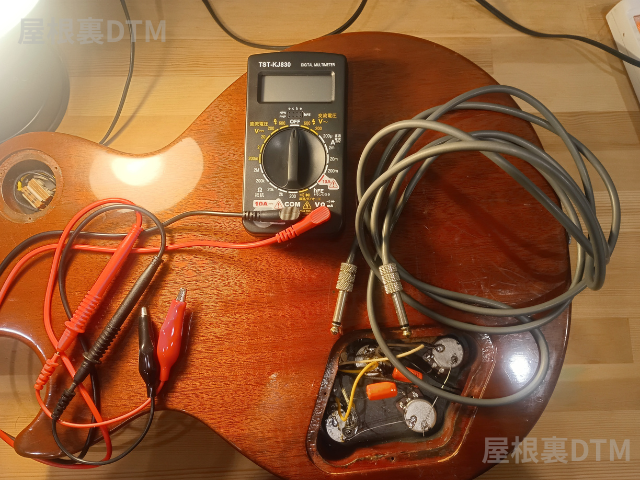

準備とテスターの設定
正確に測るために、まずはギターとテスターの状態を整えます。
- ギターの設定： ボリュームとトーンは、両方とも「全開（10）」にしてください。
- ※ノブを絞ると余計な抵抗が混ざり、正しく判定できなくなるためです。
- テスターの設定： ダイヤルを抵抗モード（Ω）に合わせます。
- レンジ： 「20kΩ」にセットしてください。
- ※「導通（ピー音）」はギターの回路抵抗に負けて音が鳴らないことが多いため、数値で見るのが一番確実です。

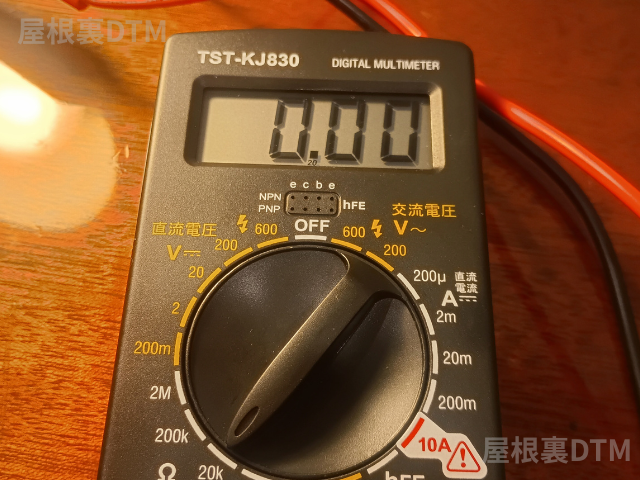

- ゼロ点確認： 赤と黒の棒（テストリード）の先端同士をくっつけ、数値が 0.00〜0.01kΩ 程度になれば準備完了です。
ジャックの接触チェック
ギターのジャックとシールドケーブルの接触不良をテスターで見抜く方法
「シールドに触れるとガサガサ音がする」「特定の角度のときだけ音が出なくなる」という場合は、ギターのジャックとシールドプラグの接点が怪しいです。
ギターを分解することなく、外からシールドを1本挿すだけで接触不良（ジャックの寿命）を一発で見抜く手順を解説します。

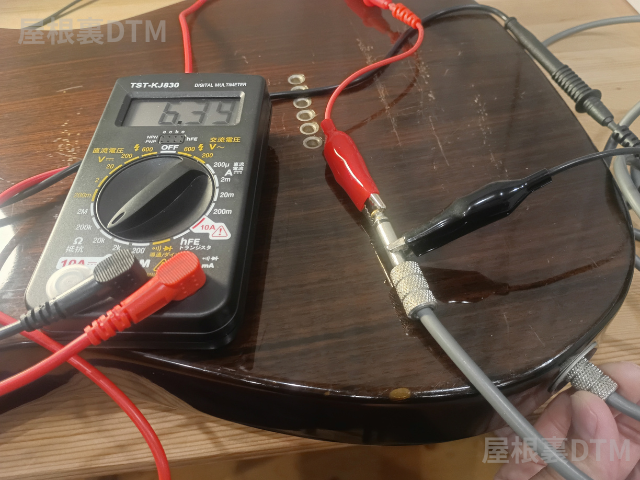

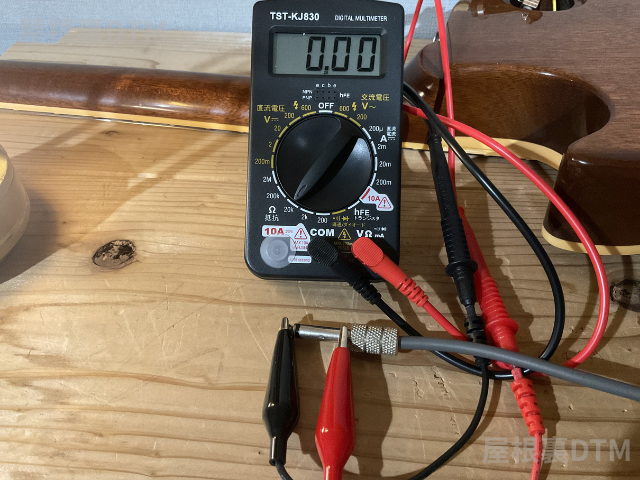

【やり方】シールドを挿してテスターを当てる手順
- ギターのジャックに、正常な（断線していない）シールドケーブルを1本挿します。
- 反対側のプラグ（アンプ等に挿していないフリーの方）の金属部分に、テスターのピンを当てます。
- 黒い棒（マイナス）： プラグの根元（スリーブと呼ばれる長い金属部分）
- 赤い棒（プラス）： プラグの先端（チップと呼ばれる凸部分）
- テスターの数値を画面で見たまま、ギター側に挿してあるプラグを指で「くるくる回す」「前後左右にゆする」動作をします。
【判定基準】数値がピタッと安定しているか？
テスターに表示される正常な抵抗値（Ω）は、ギターに載っているピックアップの種類（回路の抵抗値）によって異なります（※具体的な数値は記事後半で後述しています）。
ここでは、プラグを動かしたときの「数値の動き方」に注目してください。
- ⭕ 合格（正常）： プラグを回したり揺らしたりしても、画面の数値がピタッと安定して動かない。（ジャックのバネがしっかりプラグをホールドできています）
- ❌ 不合格（接触不良・寿命）： プラグを動かした瞬間に数値が跳ね上がったり、一瞬「1. 」や「OL」（測定不能・断線状態）になったりして、数字がパラパラと激しく動く。
不合格だった場合の対処法
数字が暴れる場合は、ジャックの内部がサビているか、金属バネが広がってヘタっています。
まずは接点復活剤をプラグに塗って数回抜き挿しし、掃除してみてください。それでも改善せず数値が暴れる場合は、完全にジャックの寿命です。パーツ交換（スイッチクラフト製などへの交換）を行いましょう。
ジャックのノイズは、接点のサビか、プラグを押さえるバネの弱りが原因です。
テスターで表示される、正常値はギターの種類で違います。
交換方法は→【図解あり】レスポールのプラグジャック断線確認と修理方法｜音が出ないときの対処法
ポチップ
H3：ギターのアウトプットジャックが断線していないか確認する方法
「シールドを動かすと音が途切れる」「完全に音が出ない」「一応音は出るけどノイズがひどい」という場合、ギターのプラグジャック内部で断線、または接触不良を起こしている可能性が非常に高いです。
以下の手順を使えば、ギターを分解してジャックを取り外す前に、テスターでサクッと原因を特定できます。
H4：1. テスターを「導通チェック（ブザー）＆抵抗値（Ω）」にセットする
まずはテスターの準備をします。完全に音が出ない場合は音が鳴る「導通チェック（ブザーマーク）」、音は出るけどノイズや不調がある場合は「抵抗値（Ω）モード」の最小レンジに合わせます。

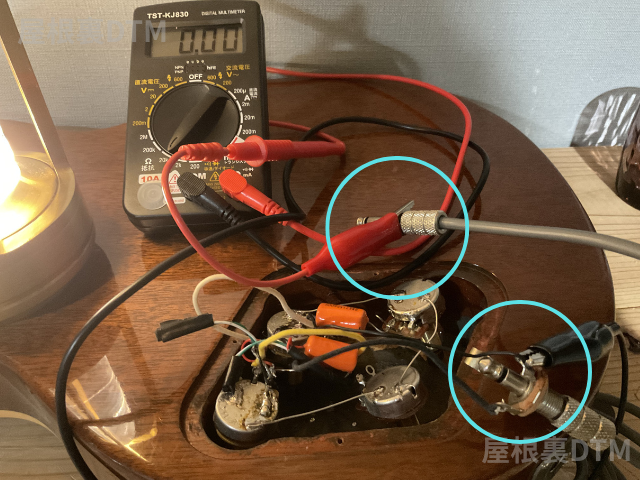

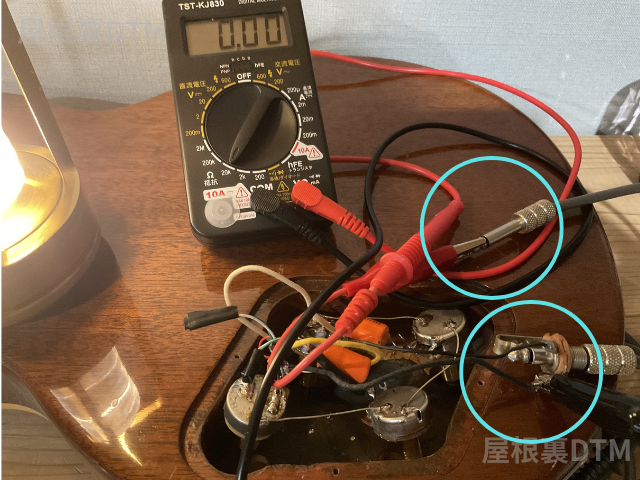

H4：2. テスターのピンを当てる場所と手順
- ギターのジャックに、正常な（断線していない）シールドケーブルを1本挿します。
- 反対側のシールドプラグの「先端（チップ）」にテスターの赤ピンを、ギターのボリュームポットの「足（ホット端子）」に黒ピンを当てます。
- チェック項目： ブザーが鳴るか、または抵抗値を測定します。
- 次に、シールドプラグの「根元（スリーブ）」に赤ピンを、ボリュームポットの「背中（アース・ケース）」に黒ピンを当てます。
- チェック項目： 同様にブザーが鳴るか、または抵抗値を測定します。
H4：3. 【重要】ブザーが鳴っても必ず「抵抗値（Ω）」を確認すべき理由
ここでワンランク上のプロ技です。テスターのブザーが「ピー」と鳴っても、それだけで安心はできません。なぜなら、配線が千切れかかって皮一枚（銅線1本）だけで繋がっている状態でも、ブザーは鳴ってしまうからです。
ブザーで繋がっていることが確認できたら、必ず画面の「抵抗値（Ω）」の数値を確認しましょう。
- 正常な状態： 0.1Ω〜0.5Ω程度など、ほぼ「0（ゼロ）」に近い数値が出ます。
- 異常な状態（ハンダ不良やサビ）： 数Ω〜数十Ω以上（ひどい時はkΩ単位）の異常に高い数値が出ます。
電気の通り道に余計な抵抗が生まれていると、ガサガサというひどいノイズや音量低下、音質劣化を招きます。数値がゼロに近くない場合は、見た目が繋がっていてもハンダの付け直しやジャック交換が必要です。
H4：4. ジャックの「接触不良（金属疲労）」を見抜くコツ
もしテスターを当てた時点で数値が正常（ほぼ0Ω）であっても、挿してあるシールドプラグを指でカタカタと左右に揺らしてみてください。
揺らした瞬間にブザー音が途切れたり、抵抗値の数字が跳ね上がる場合は、ジャック内部の板バネがヘタって接触不良を起こしています。
この場合も、ジャック自体を新品（スイッチクラフト製など）に交換するタイミングです。
セレクタースイッチの通電チェック
切り替え時の「パチッ」というノイズは、内部接点の劣化や摩耗が原因です。
【やり方】
- ギターの裏蓋やピックガードを開け、スイッチが見える状態にします。
- 「ピックアップからの線が来ている端子」と「ボリュームへ向かう端子（共通端子）」の2カ所にテスターを当てます。
- ※どれが共通端子か分からない時は、ボリュームポットの端子（1番端）に黒い棒を固定し、赤い棒でスイッチの端子を1つずつ触ってみてください。
- スイッチをそのポジションに切り替えた状態で数値を読みます。
レスポールの場合

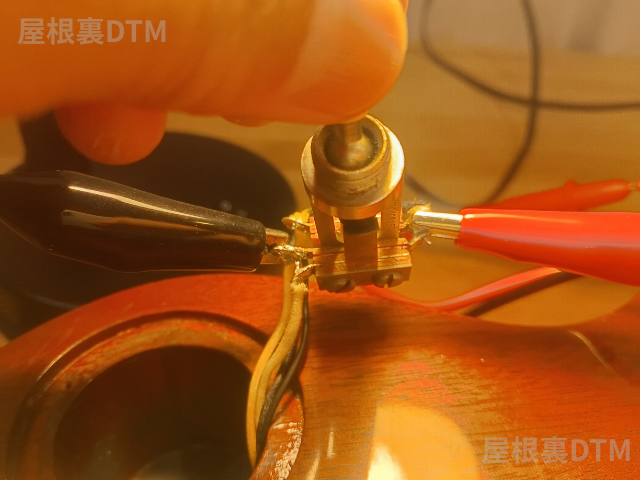

スイッチの左右の中央端子にテスターを接触

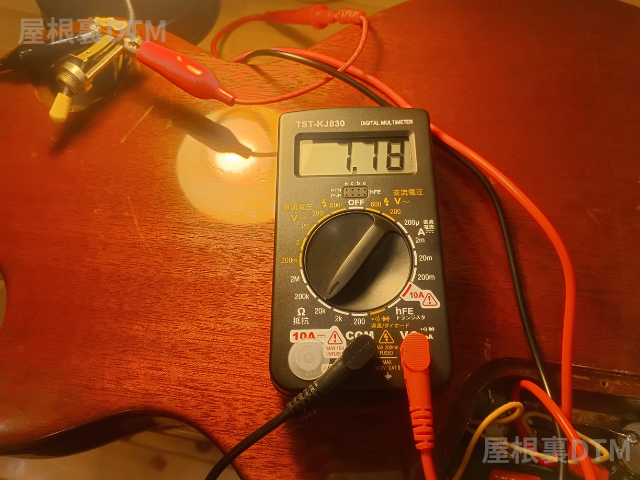

セレクタースイッチを切り替えて、後述するレスポールのピックアップ抵抗数値がでれば正常です

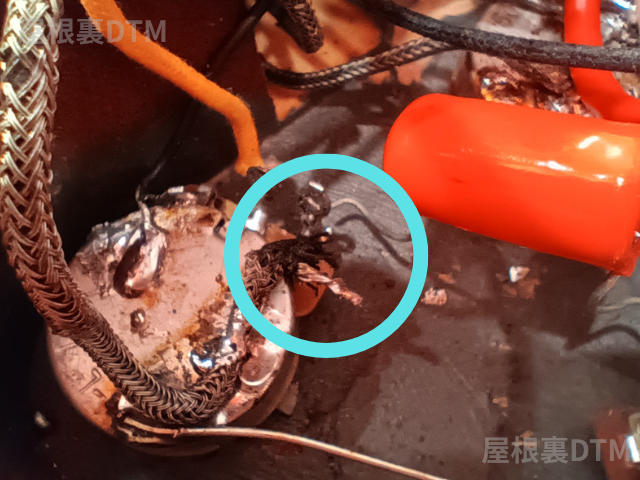

断線の場合、ピックアップからのリード線がトーンポッドにつながっていない事例
抵抗値は、変化しませんでした
【判定】
- 合格： 切り替えた瞬間に数値が表示され、レバーを指で小突いても数値が1ミリも動かない。
- 不合格： 数値が安定しない、あるいはレバーに触れるだけで数値が激しく変わる。
- ⇒ 接点がサビるか摩耗しています。重症の場合はパーツ交換をオススメします。
ポチップ
【保存版】正常な数値の目安表（20kΩレンジ時）
測定した数値が以下の範囲に収まっていれば、ピックアップや回路は正常です。
| ギターの種類 | セレクター位置 | 抵抗値の目安（正常範囲） |
| ストラト（シングル） | 各PU単体 | 5.5kΩ 〜 7.0kΩ |
| ハーフトーン | 2.8kΩ 〜 3.5kΩ (※並列回路のため半分になるのが正解) | |
| テレキャス（シングル） | フロント / リア | 6.0kΩ 〜 8.0kΩ |
| レスポール（ハム） | 各PU単体 | 7.5kΩ 〜 16.0kΩ (出力が高いほど大きい) |
| センター（MIX） | 4.0kΩ 〜 8.0kΩ (※並列回路のため半分になるのが正解) | |
| ベース（JB / PB） | 各PU | 8.0kΩ 〜 12.0kΩ |
抵抗値の設定が面倒だし難しいと思った方は、オートレンジ式がおすすめです、→【低価格】電気の知識ゼロでもOK！ギター修理に「オートレンジ」のテスターが必要な理由。1,000円の差で迷いが消える！
まとめ
初心者の方が一番迷うのは「自分のギターの数字が合っているか」ですが、最も重要なのは「プラグやレバーを動かした時に、数字がピタッと止まっているか」です。
もし数字が躍るようなら、そこがノイズの犯人。テスターという「目」を持つことで、無駄なパーツ交換を減らし、愛機を常にベストコンディションに保つことができますよ！
